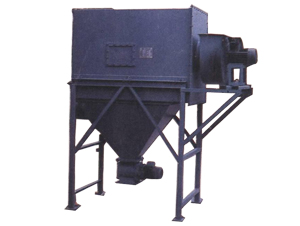

JBC型扁布袋除尘器由滤尘箱体，清灰机构，通风机，灰斗及排灰装置等组成，该扁袋除尘器结构紧凑，操作简单，维修方便并且容易布置，滤袋采用729聚脂涤纶为滤料，具有强力高，耐热性好，防酸，防碱，防温，寿命长等优点。
工作原理
开机时由于风机造成滤尘室内负压，将含尘气体从进气口吸入到过滤箱体，经除尘布袋过滤后便附在布袋外表面，布袋外壁附着的灰尘逐渐增多，机组的阻力急剧上升，使风机停止，同时机械振打清灰机构自动开始工作，迫使积灰下落，灰尘经料斗和排灰装置排出，洁净的空气通过滤料进入到净化室由风机关至室内或大气中，从而达到净化空气或是收集含尘气体中固体颗料的目的。
适用范围
本机组适用建材、陶瓷、冶金、铸造、矿山、煤炭、电力及机械化工等行业的通风除尘，并可用于粉尘的回收。有利于改善劳动条件和环境保护。
技术性能规格、性能、参数选用表
规格 性能参数 | JBC-20 | JBC-32 | JBC-45 |
过滤面积m2 | 20 | 32 | 45 |
处理风量m3/h | 1800-2400 | 2880-3840 | 4050-5400 |
过滤风速m/min | 1.5-2 | 1.5-2 | 1.5-2 |
阻力Pa | 980 | 980 | 980 |
效率% | 99 | 99 | 99 |
使用温度℃ | <150 | <150 | <150 |
风 机 | 型号 | 4-72-11 | 4-72-11 | 4-72-11 |
风量m3/h | (1975-3640) | (2430-5408) | (4020-7420) |
风压Pa | 1245-784 | 1617-1068 | 1999-1313 |
电机型号 | Y90-L-2 | Y100L-2 | Y132S1-2 |
电机容量KW | 2.2 | 3 | 5.5 |
振打 机 | 振幅mm | 4 | 4 | 4 |
电机型号 | Y90S-4 | Y90S-4 | Y90S-4 |
电机容量KW | 1.1 | 1.1 | 1.1 |
排料 阀 | 规格 | YJD-6200×200 | YJD-6200×200 | YJD-6200×200 |
电机容量KW | 0.6 | 0.6 | 0.6 |
